El ACI 318 considera ménsulas cortas y por tanto podrán ser diseñadas bajo estas indicaciones, aquellas que cumplan las características que se describen a continuación:

• una relación a/d ≤ 1

• que estén sujetas a una fuerza de tracción horizontal Ncu ≤ Vu.

• La altura en el borde exterior del área de apoyo debe ser mayor o igual de 0,5d.

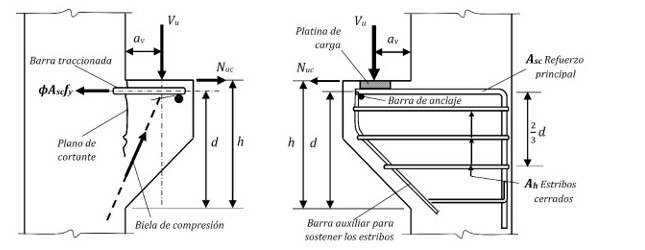

a) Comportamiento estructural.

b) Notación y detalles de armado

La sección en la cara del apoyo debe diseñarse para resistir simultáneamente la fuerza cortante Vu, la tracción horizontal Nuc, y el momento provocado por la acción de ambas fuerzas que es, como se indica en la figura a:

La carga horizontal se tomará como carga viva y no menor que 0,2Vu

En todos los cálculos de diseño se aplicará el factor de reducción de la capacidad resistente propio de los elementos donde predomina el cortante, entonces debe tomarse igual a 0.75.
