El trazado se realiza de forma curva siguiendo una trayectoria parabólica, debiendo garantizarse que el tendón resultante se encuentre dentro de los trazados límites. Para ello se sigue el siguiente algoritmo:

1. Se definen los trazados límites. Estos se calculan por:

Trazado límite superior:

Trazado límite inferior:

Siendo:

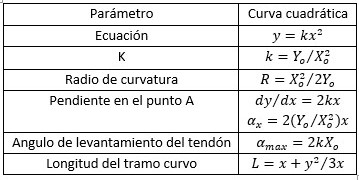

2. Se calculan las características de las curvas verticales como se define en la tabla

3. Se realiza el replanteo de las curvas tomando como referencia el borde inferior de la viga: Siendo lo la longitud en tramo recto del tendón.

4. Se procede al trazado de curvas horizontales siguiente el procedimiento explicado en los pasos 2 y 3.

5. Los tendones curvos inducen fuerzas de desviación que son radiales respecto del tendón en el plano de curvatura del tendón. Los tendones curvos formados por múltiples cables o alambres también inducen fuerzas fuera del plano que son perpendiculares al plano de curvatura del tendón. Para recubrimientos del hormigón insuficientes, si no se dispone armadura adecuada, las fuerzas de desviación del tendón pueden empujar y desprender el recubrimiento lado interior de la curva del tendón, o bien las fuerzas de compresión no equilibradas pueden empujar y desprender el hormigón del lado externo de la curva. Para ello se debe garantizar que Las fuerzas en el plano de la curvatura sean menores que la resistencia a cortante del recubrimiento.
