El propósito de la creación de las secciones compuestas es incrementar la capacidad portante de la sección prefabricada. La adición de la losa “in situ” con una resistencia de hormigón generalmente inferior al de la sección prefabricada, provoca la posibilidad de que surjan tres variantes en los cálculos:

1. El bloque comprimido solo abarca la losa de hormigón construida en obra.

2. El bloque comprimido es mayor que el espesor de la losa “in situ”, pero no supera el espesor del ala superior de la sección prefabricada, si esta existiera.

3. El bloque comprimido se adentra en el alma de la sección prefabricada, provocando comportamiento T.

CASO 1: BLOQUE COMPRIMIDO EN LA LOSA “IN SITU”

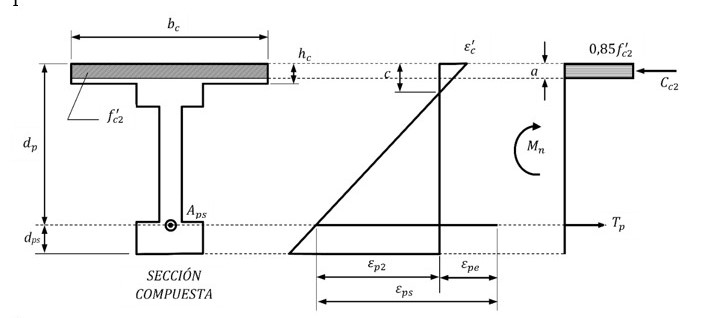

En la figura se presenta el diagrama de deformaciones, esfuerzos y fuerzas interiores resistentes que corresponden a este caso, para el que se verifica la condición

Equilibrio de fuerzas:

Siendo:

fc2' Resistencia del hormigón de la losa “in situ”

Equilibrio de momento:

CASO 2: BLOQUE COMPRIMIDO EN EL ALA SUPERIOR DE LA SECCIÓN PREFABRICADA

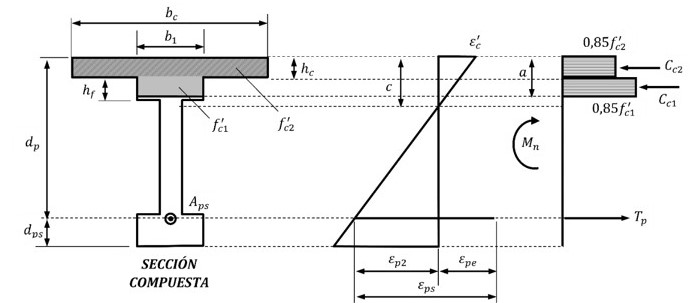

En este caso el bloque de compresiones supera el espesor de la losa hormigonada en obra, pero no llega a rebasar el espesor del ala superior de la sección prefabricada lo que puede observarse en la figura.

Equilibrio de fuerzas:

Siendo:

fc1' Resistencia del hormigón de la viga prefabricada

Equilibrio de momento:

CASO 3: SECCIÓN CON COMPORTAMIENTO T

En este caso el bloque de compresiones involucra al alma de la sección prefabricada, o sea, su altura supera a la suma de los espesores de la losa hormigonada en obra y del ala superior de la sección prefabricada por tanto, alcanza el área comprimida adquiere forma T, como se ilustra en figura.

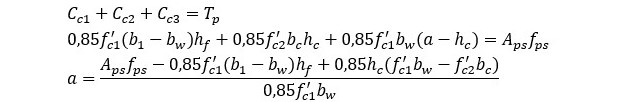

Equilibrio de fuerzas:

Equilibrio de momento:
